SensMax TAC-B EWP PoE radarsensor voor personentelling

SensMax TAC-B EWP is een PoE gevoede radarsensor voor binnen en buiten voor realtime personentelling binnenshuis en het tellen van voetgangers en fietsers buitenshuis. De sensor gebruikt contactloze 60 GHz mmWave radartechnologie om beweging, richting, snelheid en aanwezigheid te detecteren zonder videocamera's of het verzamelen van persoonsgegevens.

De sensor ondersteunt zowel montage aan een zijwand als montage boven het telgebied. Hierdoor is hij geschikt voor ingangen, gangen, winkelruimtes, openbare gebouwen, Smart Buildings, voetgangersroutes en fietspaden. Bij montage aan een zijwand kan TAC-B EWP bewegende objecten classificeren als voetgangers of fietsers. Bij montage boven het telgebied kan de sensor op basis van objecthoogte onderscheid maken tussen volwassenen en kinderen.

Met PoE voeding en Ethernet datacommunicatie via één kabel, Wi-Fi, MQTT- en API-integratie, configureerbare tellijnen en zones, MicroSD-buffergeheugen en een ingebouwd potentiaalvrij relaiscontact is TAC-B EWP ontworpen voor professionele personentelling, gebouwautomatisering en Smart City-projecten.

TAC-B EWP ondersteunt flexibele montage aan een zijwand of boven het telgebied voor nauwkeurige personentelling bij ingangen, bezoekerszones binnenshuis en routes voor voetgangers en fietsers buitenshuis.

In één oogopslag

• PoE gevoede radarsensor: voeding en Ethernet data via één kabel.
• Voor binnen en buiten: IP68-behuizing voor veeleisende installaties binnen en buiten.
• Montage aan zijwand of boven het telgebied: één sensor kan worden geconfigureerd voor telling vanaf de zijkant of van bovenaf.
• Personentelling binnenshuis: realtime personentelling bij ingangen, gangen, ruimtes en openbare zones.
• Telling van voetgangers en fietsers buitenshuis: bij montage aan een zijwand kan op basis van snelheid onderscheid worden gemaakt tussen voetgangers en fietsers.
• Onderscheid tussen volwassenen en kinderen: bij montage boven het telgebied kan classificatie plaatsvinden op basis van objecthoogte.
• Bidirectionele telling: configureerbare tellijnen en zones ondersteunen IN/OUT-analyse van bezoekersstromen.
• Cameravrij en privacyvriendelijk: geen video, geen foto's en geen persoonlijke identificatiegegevens.
• Realtime rapportage: gegevens voor dashboards, meldingen en externe systemen.
• MQTT- en API-integratie: geschikt voor Smart Buildings, BMS, IoT en Smart City-platforms.
• Potentiaalvrij relaiscontact: relaisuitgang voor automatisering, meldingen en externe apparaten.

Vraag een adviesgesprek aan

Personentelling met 60 GHz mmWave radar

SensMax TAC-B EWP gebruikt 60 GHz mmWave radar in plaats van camera's. De sensor zendt een scannend radiosignaal uit en ontvangt reflecties van bewegende objecten. Hierdoor kan het apparaat beweging, richting, snelheid en positie detecteren zonder bezoekers te filmen.

Omdat TAC-B EWP cameravrij is, worden geen video-opnames, gezichten of beelden geregistreerd. Het systeem verwerkt uitsluitend anonieme radargegevens en is daardoor geschikt voor privacygevoelige locaties zoals kantoren, openbare gebouwen, winkels, musea, transportomgevingen, parken en stedelijke infrastructuur.

Radardetectie werkt bovendien onder verschillende lichtomstandigheden, waaronder duisternis, tegenlicht en fel zonlicht. De sensor kan beweging blijven detecteren in uitdagende omstandigheden waarin videosystemen kunnen worden beïnvloed door licht, mist, sneeuw of regen.

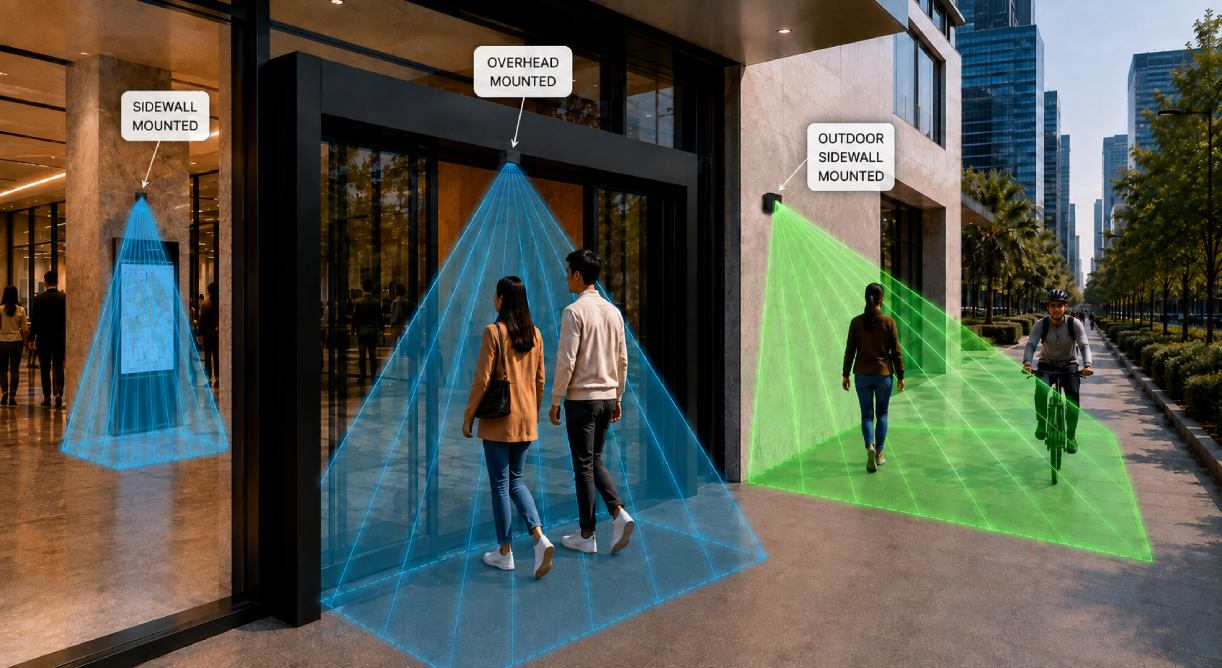

Montage aan zijwand, boven het telgebied of op een paal

SensMax TAC-B EWP ondersteunt verschillende montagemogelijkheden, afhankelijk van de projectindeling. De sensor voor personentelling kan worden geïnstalleerd aan een zijwand, boven het te monitoren gebied of op een paal voor het tellen van voetgangers en fietsers buitenshuis. Dankzij deze flexibiliteit is hij geschikt voor locaties waar standaard plafondgemonteerde personentellers niet kunnen worden gebruikt.

Montage aan zijwand voor personentelling binnenshuis

Montage aan een zijwand wordt gebruikt wanneer de sensor op een wand, kolom of andere constructie aan de zijkant wordt geplaatst en beweging door het geselecteerde gebied monitort. Deze configuratie is geschikt voor ingangen, gangen, winkelfronten, open winkelentrees en openbare doorgangen waar plafondmontage niet mogelijk of toegestaan is, of waar het plafond te hoog is voor telling van bovenaf.

Bij montage aan een zijwand kan TAC-B EWP personen in beide richtingen tellen met behulp van configureerbare tellijnen en zones. Hierdoor kan de sensor IN/OUT-bezoekersstromen meten zonder een apparaat direct boven de doorgang te installeren.

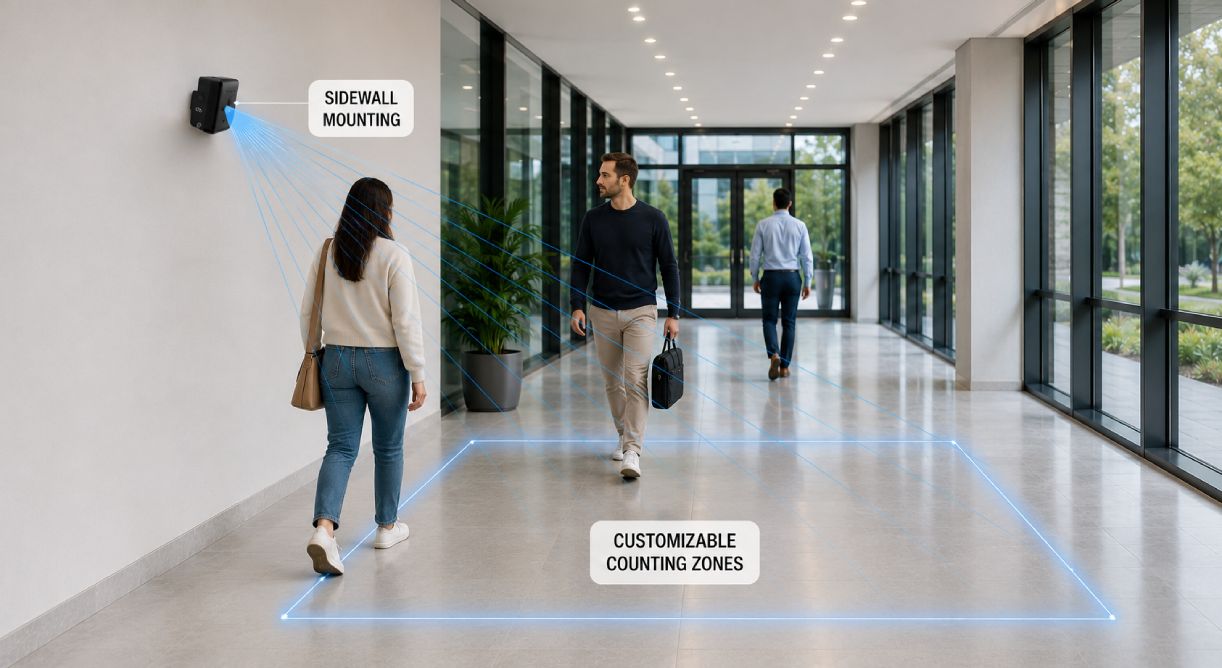

TAC-B EWP radarsensor met zijwandmontage voor realtime personentelling op locaties zonder geschikt montagepunt aan het plafond.

Montage boven het telgebied voor personentelling en onderscheid tussen volwassenen en kinderen

Bij deze montage wordt TAC-B EWP boven het te monitoren gebied geïnstalleerd en naar beneden gericht. Deze configuratie is geschikt voor personentelling binnenshuis bij ingangen van ruimtes, toiletruimtes, musea, bibliotheken, openbare gebouwen, gangen en gecontroleerde binnenzones.

Bij montage boven het telgebied kan de sensor personen van bovenaf tellen en onderscheid maken tussen volwassenen en kinderen op basis van objecthoogte. Dit levert meer gedetailleerde anonieme bezoekersstatistieken zonder camera's of verzameling van persoonsgegevens.

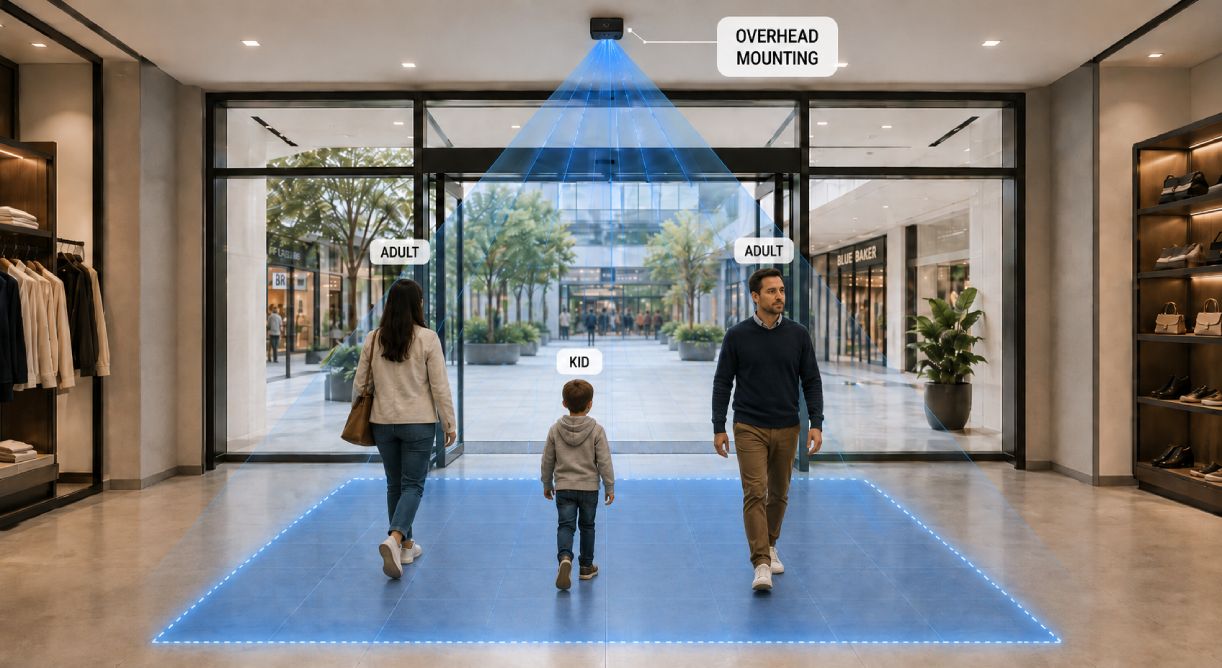

TAC-B EWP radarsensor boven het telgebied voor personentelling binnenshuis en anoniem onderscheid tussen volwassenen en kinderen.

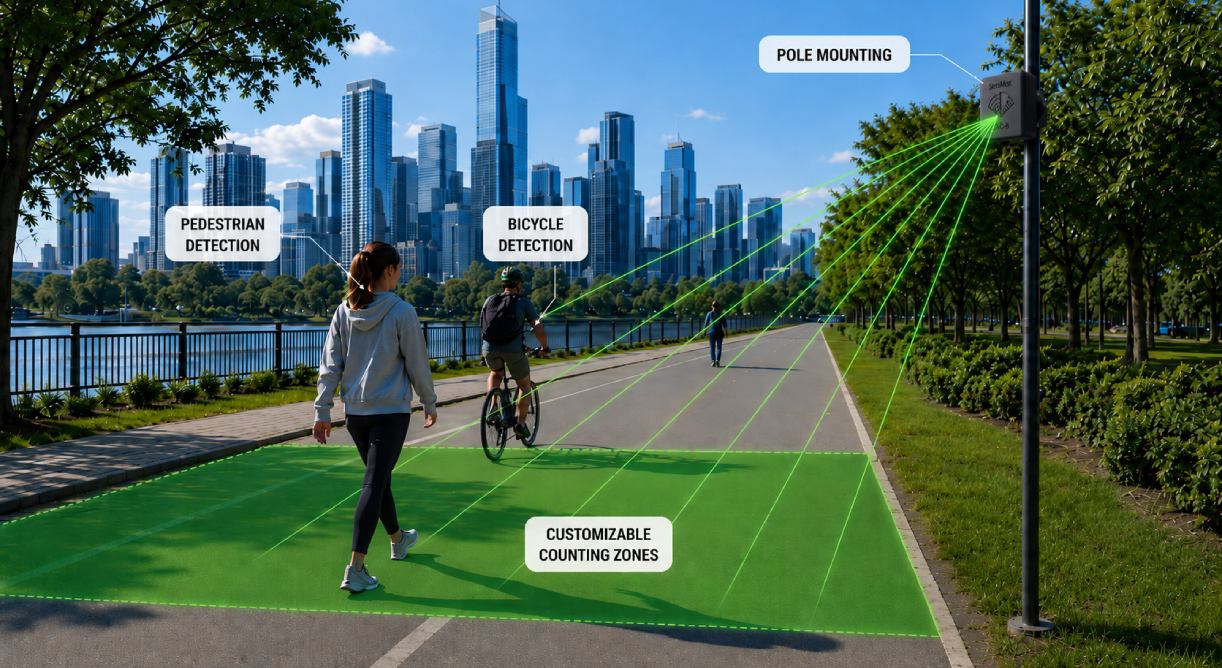

Montage op een paal voor het tellen van voetgangers en fietsers

Montage op een paal wordt gebruikt op buitenlocaties waar de sensor op een paal, lantaarnpaal of vergelijkbare verticale constructie wordt geplaatst. Deze configuratie is geschikt voor voetgangersroutes, fietspaden, parken, openbare ruimtes, Smart City-omgevingen en gedeelde routes voor verschillende verkeersdeelnemers.

Bij montage op een paal werkt TAC-B EWP in zijwandmodus en monitort de sensor beweging over het pad. De sensor ondersteunt bidirectionele telling en kan bewegende objecten op basis van snelheid classificeren als voetgangers of fietsers. Dankzij de IP68-behuizing is de sensor geschikt voor buitengebruik onder wisselende weersomstandigheden.

TAC-B EWP radarsensor op een paal voor het tellen van voetgangers en fietsers in openbare ruimtes en Smart City-projecten.

Vraag een adviesgesprek aan

Realtime rapportage en integratie

TAC-B EWP is ontworpen voor realtime personentellingsprojecten waarbij gegevens direct beschikbaar moeten zijn voor dashboards, rapportagetools, automatiseringssystemen of externe platforms.

De sensor ondersteunt bekabeld Ethernet, PoE en Wi-Fi. Met PoE ontvangt het apparaat voeding en verzendt het gegevens via één Ethernetkabel. Dit vereenvoudigt de installatie en maakt de sensor geschikt voor professionele Smart Building- en infrastructuurprojecten.

Voor systeemintegratie ondersteunt TAC-B EWP API- en MQTT-gegevensuitwisseling en kan de sensor worden gekoppeld aan externe dashboards, BMS-platforms, IoT-systemen, Smart City-software en andere systemen van derden. Gegevens voor personentelling en systeemgebeurtenissen kunnen worden gebruikt voor rapportage, monitoring en automatisering.

Wanneer de netwerkverbinding tijdelijk niet beschikbaar is, kan de sensor gegevens blijven opslaan op de ingebouwde MicroSD-kaart en deze later uploaden zodra de verbinding is hersteld.

Potentiaalvrij relaiscontact voor automatisering

TAC-B EWP beschikt over een ingebouwd potentiaalvrij relaiscontact. Hiermee kan de radarsensor een fysiek signaal naar externe systemen en apparaten sturen wanneer een ingestelde gebeurtenis of telvoorwaarde wordt bereikt.

Dankzij de relaisuitgang is TAC-B EWP niet alleen geschikt voor rapportage, maar ook voor automatiseringsprojecten waarbij gegevens uit de personentelling acties in andere systemen moeten activeren.

• externe alarmen of signaalapparaten activeren;
• een puls sturen naar toegangscontrole, poorten of tourniquets;
• verlichting of ventilatie activeren op basis van beweging of bezetting;
• contactsignalen sturen naar BMS-, PLC- of andere automatiseringssystemen;
• meldingen in openbare ruimtes, serviceprocessen en veiligheidsscenario's ondersteunen.

Ingebouwde luidspreker voor audiomeldingen

Naast het potentiaalvrije relaiscontact beschikt TAC-B EWP over een ingebouwde luidspreker voor audiomeldingen. Deze functie kan worden gebruikt wanneer de sensor na een geconfigureerde gebeurtenis een geluidssignaal of waarschuwing moet geven.

Audiomeldingen kunnen bijvoorbeeld worden gebruikt voor bezoekersbegeleiding, toegangswaarschuwingen, servicemeldingen of instructies in openbare ruimtes. De luidspreker biedt een extra mogelijkheid voor projecten waarbij telling en detectie moeten worden gecombineerd met lokale feedback.

Typische toepassingen

SensMax TAC-B EWP is geschikt voor projecten binnen en buiten waar realtime, cameravrije personentelling met radar nodig is.

• Winkels en winkelcentra: personentelling binnenshuis, analyse van ingangen, zonetelling en realtime rapportage van bezoekersstromen.
• Kantoren en Smart Buildings: bezetting van ruimtes, verkeer in gangen, ruimtegebruik en gebouwautomatisering.
• Openbare gebouwen: cameravrije bezoekerstelling in bibliotheken, musea, gemeentelijke gebouwen, toiletruimtes en servicezones.
• Voetgangers- en fietsroutes: telling en classificatie van voetgangers en fietsers buitenshuis in zijwandmodus.
• Smart City-projecten: anonieme bewegingsstatistieken voor stedelijke infrastructuur, parken, straten en gedeelde wandel- en fietsroutes.
• Locaties gericht op gezinnen: onderscheid tussen volwassenen en kinderen bij montage boven het telgebied, zonder camera's.
• Automatiserings- en beveiligingsprojecten: potentiaalvrij relaiscontact, audiomeldingen en MQTT-integratie met externe systemen.

Installatie

TAC-B EWP kan met de ingebouwde metalen beugel aan een wand of plafond worden geïnstalleerd. De beugel kan 180° draaien, zodat de sensor kan worden gericht volgens de gekozen bedrijfsmodus.

Voor zijwandmodus bedraagt de aanbevolen installatiehoogte 250 tot 350 cm vanaf de vloer. Voor montage boven het telgebied bedraagt de aanbevolen installatiehoogte 200 tot 300 cm. De juiste installatiehoogte is belangrijk voor objectclassificatie, bijvoorbeeld voor het onderscheiden van voetgangers en fietsers in zijwandmodus of volwassenen en kinderen bij montage boven het telgebied.

De sensor kan rechtstreeks worden aangesloten op een PoE-router of PoE-switch. Wanneer de bestaande netwerkapparatuur geen PoE ondersteunt, kan een externe PoE-injector worden gebruikt. Voor buiteninstallaties moeten waterdichte connectorafdekkingen worden gebruikt om de kabelverbindingen te beschermen.

TAC-B EWP vergelijken met andere TAC-B sensoren

TAC-B EWP is de aanbevolen uitvoering wanneer een project PoE, bekabeld Ethernet, IP68-bescherming voor binnen en buiten, montage aan een zijwand of boven het telgebied, automatisering via een potentiaalvrij relaiscontact, MQTT- en API-integratie, onderscheid tussen volwassenen en kinderen of telling van voetgangers en fietsers in één radarsensor vereist.

Voor projecten in winkels, kantoren en openbare binnenruimtes waar Wi-Fi voldoende is en PoE of een relaisuitgang niet nodig is, kan de standaard SensMax TAC-B 3D-W een eenvoudigere optie zijn. Voor buitenlocaties waar mobiele communicatie nodig is, kan de SensMax TAC-B 4G worden gebruikt.

Technische gegevens

Inhoud van de verpakking

• SensMax TAC-B EWP radarsensor
• Ethernetkabel van 5 m
• Set montageschroeven
• Waterdichte afdekking voor de RJ-45-connector
• Waterdichte vrouwelijke connector voor de relaisaansluiting

Het apparaat heeft een ingebouwde metalen beugel voor montage aan wand of plafond. Een PoE-injector en extra paalbeugel zijn optionele accessoires en worden niet standaard meegeleverd.

FAQ TAC-B EWP PoE radarsensor voor personentelling

• Gebruikt TAC-B EWP een videocamera?
  Nee. TAC-B EWP gebruikt 60 GHz mmWave radar en maakt geen video-opnames of foto's en registreert geen gezichten of andere persoonlijke identificatiegegevens.
• Kan TAC-B EWP binnen en buiten worden geïnstalleerd?
  Ja. De sensor is ontworpen voor gebruik binnen en buiten en heeft een IP68-behuizing voor veeleisende weersomstandigheden.
• Kan de sensor aan een wand en boven het telgebied worden gemonteerd?
  Ja. TAC-B EWP ondersteunt zowel zijwandmontage als montage boven het telgebied. De bedrijfsmodus wordt geselecteerd via de webinterface.
• Kan de sensor personen in beide richtingen tellen?
  Ja. De sensor ondersteunt bidirectionele IN/OUT-telling met configureerbare tellijnen en zones.
• Kan TAC-B EWP voetgangers en fietsers buitenshuis tellen?
  Ja. In zijwandmodus kan TAC-B EWP bewegende objecten op basis van snelheid classificeren als voetgangers of fietsers.
• Kan TAC-B EWP onderscheid maken tussen volwassenen en kinderen?
  Ja. Bij montage boven het telgebied kan de sensor op basis van objecthoogte onderscheid maken tussen volwassenen en kinderen.
• Ondersteunt TAC-B EWP PoE?
  Ja. De sensor ondersteunt PoE IEEE 802.3af, waardoor voeding en Ethernet data via één kabel kunnen worden geleverd.
• Ondersteunt TAC-B EWP MQTT- en API-integratie?
  Ja. TAC-B EWP ondersteunt MQTT en API voor integratie met Smart Building-, IoT-, BMS- en Smart City-platforms.
• Kan TAC-B EWP externe systemen activeren?
  Ja. Het ingebouwde potentiaalvrije relaiscontact kan signalen sturen naar externe systemen zoals alarmen, verlichting, poorten, tourniquets, BMS- of PLC-systemen.
• Wat gebeurt er als de internetverbinding wegvalt?
  De sensor kan gegevens opslaan op de ingebouwde MicroSD-kaart en deze later uploaden zodra de netwerkverbinding is hersteld.

Klaar om te beginnen?

Heeft u een PoE radarsensor voor personentelling nodig voor montage aan een zijwand of boven het telgebied? SensMax helpt u de juiste TAC-B EWP-configuratie te kiezen voor personentelling binnenshuis, het tellen van voetgangers en fietsers buitenshuis, onderscheid tussen volwassenen en kinderen, automatisering via een potentiaalvrij relaiscontact of Smart Building-integratie.

Deel de projectindeling, installatiehoogte, gewenste bedrijfsmodus en integratievereisten, dan helpen wij u de juiste configuratie samen te stellen.
